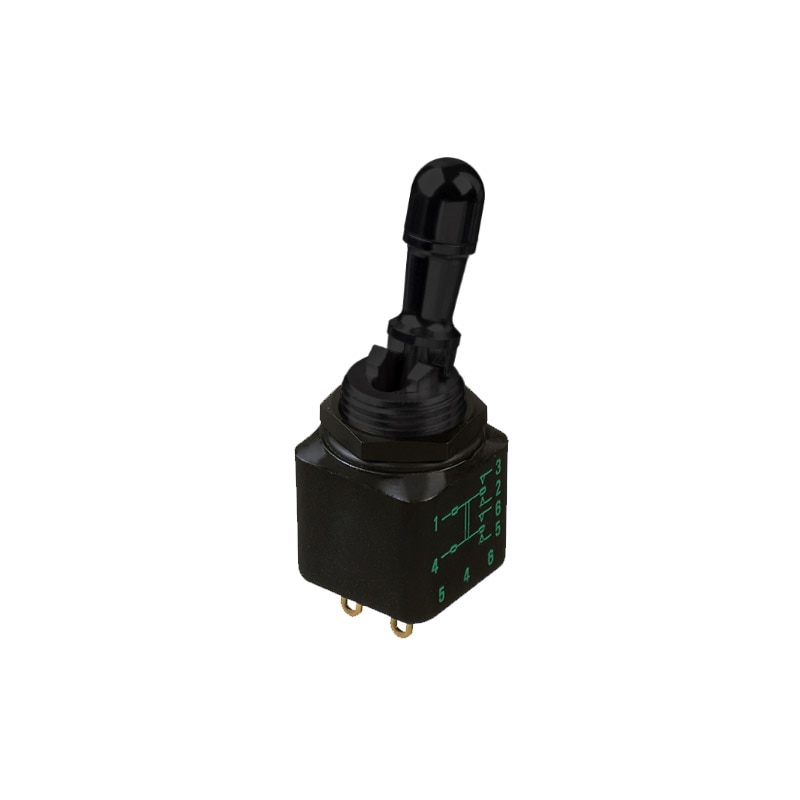

12146-1VX778
Le 12146-1VX778 Panel Switch est un choix polyvalent et fiable pour tous vos besoins électriques. Avec sa conception à double pôle, il offre une stabilité et une durabilité accrues. L'interrupteur dispose d'une fonction électrique ON ON, vous offrant un contrôle fluide sur vos appareils. Il est équipé d'un seul levier qui peut être verrouillé en position, garantissant une utilisation facile et empêchant les basculements accidentels. Améliorez votre système électrique avec le 12146-1VX778 Panel Switch pour une expérience fluide et efficace.
Caractéristiques principales
- Nombre de pôles: Double pole
- Fonctions électriques: ON ON
- Pointe fluorescente: Aucun
- Leviers: 1 position verrouillée
- Terminaux et douille: Bornes à souder
- X778: Noir
Spécifications
Caracteristiques distinctives:
- Homologué CECC - conforme aux spécifications MIL
- Contacts hautement fiables
- Levier goupillé
- Boîtier à double coque pour une résistance mécanique élevée et une
- isolation électrique élevée
- Taille compacte
Specifications generales:
- Couple de serrage : 1,50 Nm maxi. appliqué à l’écrou
- Epaisseur du panneau : 8 mm (.314) maxi. - 3 mm (.118) mini.
- Durée de vie électrique :- Sous 4A 28Vcc : 20 000 cycles (10 000 pour les fonctions 5, 4-1R, 4-2R)- A faible niveau (50mV 10mA) :150 000 cycles (modèles à 2 positions stables)100 000 cycles (modèles à 3 positions stables)50 000 cycles (fonctions momentanées 7, 8, 4-1R, 4-2R, 5)
Specifications environnementales:
- Tenue aux chocs : 50g - 11ms (CEI 68-2-27)
- Tenue aux vibrations : 10-500 Hz - 10g (CEI 68-2-6)
- Température d’utilisation : -40°C à +85°C
- Résistance à l’humidité : 56 jours, 93 % HR., 40°C (CEI 68-2-3)
- Brouillard salin : 96 heures (CEI 68-2-11)
- Canon méplat pour une orientation précise.
- Etanchéité frontale par deux joints toriques. Cette étanchéité supporte une pression de1 bar et reste assurée pendant la manœuvre de l’interrupteur.
- Corps étanche
- Sorties scellées par époxy
Specifications electriques:
- Pouvoir de coupure maxi. avec charge résistive : 4A 28Vcc
- Valeurs minimum : 10mA 50mV, 10μA 5Vcc
- Résistance de contact initiale : 10 mΩ maxi.
- Résistance d’isolement : 1 000 MΩ mini. sous 500Vcc
- Rigidité diélectrique :1 000 Veff. 50 Hz mini. entre sorties2 000 Veff. 50 Hz mini. entre pôles2 000 Veff. 50 Hz mini. entre sorties et masse
- Rebondissement : 2 ms maxi.
