4843C06

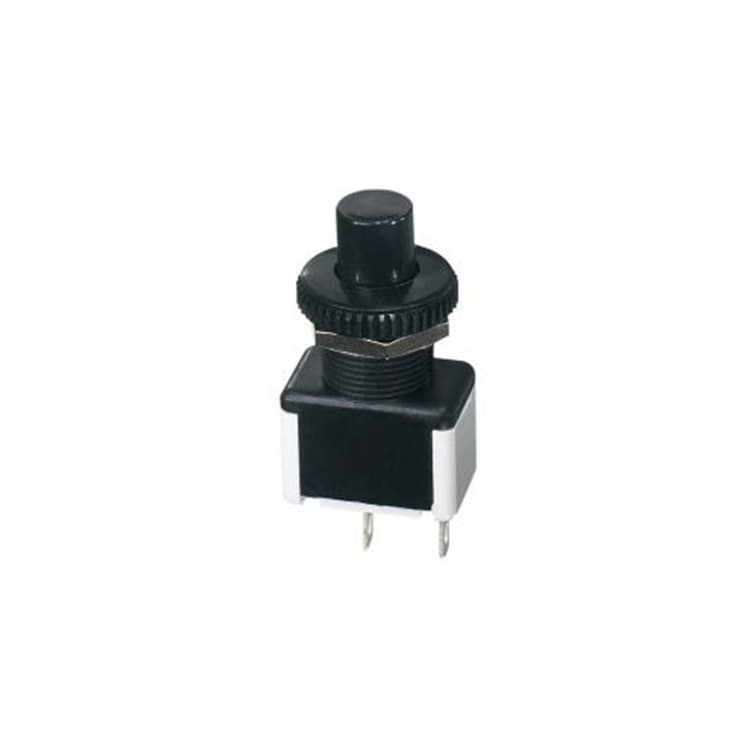

Poussoirs unipolaires ou bipolaires avec sorties à souder, picots droits ou à clips.
Caractéristiques principales
-
Série:
4
-
Nombre de pôles:
Double pole
-
Modèles Terminaux:
Terminaux pc droits
-
Fonctions électriques:
Off - mom
Fiche technique
Fichier 3D
Spécifications
Caracteristiques distinctives:
- Momentané ou alterné
- Contacts à action bout à bout
- Approuvé UL, CSA et VDE (EN 61058-1)
Specifications generales:
- Couple de serrage : 0,95 Nm maxi. appliqué à l'écrou
- Epaisseur du panneau : 5 mm (.196) maxi. entre 2 écrous
- Course totale : 4,5 mm (.177) +/- 0,5 (.019)
- Soudure à la main : 270 °C maxi. pendant 10 secondes maxi. Fer à souder Ø 3 mm (.118).
Specifications environnementales:
- Température d'utilisation : -20 °C à +65 °C
Specifications electriques:
- Pouvoir de coupure maxi. avec charge résistive : - contacts argent (A) : 3 A 250 Vca - 6 A 125 Vca
- Résistance de contact initiale : 10 mΩ maxi.
- Résistance d'isolement : 1 000 MΩ mini. sous 500 Vcc
- Rigidité diélectrique : 2 000 Veff. 50 Hz mini. entre sorties 3 000 Veff. 50 Hz mini. entre sorties et masse
- Durée de vie électrique : 10 000 cycles en charge
Materiaux:
- Corps : mélamine-phénol
- Bouton : polyamide
- Canon : polyamide
- Contacts : A : argent C : cuivre argenté
