1223A2

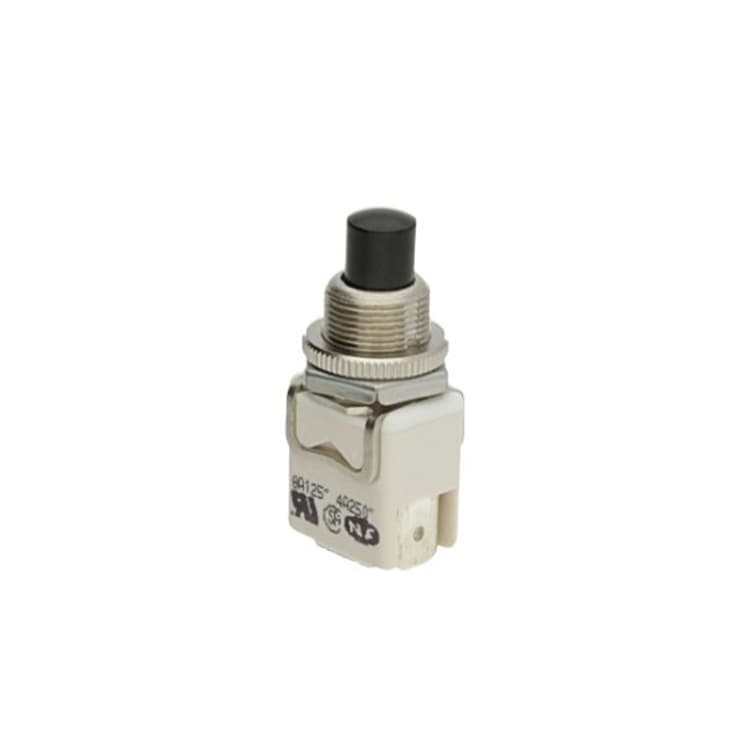

Le commutateur de panneau 1223A2, également connu sous le nom de bouton-poussoir, est un composant électrique polyvalent offrant une gamme de fonctions. Avec sa configuration normalement ouverte, il permet une connectivité électrique fluide lorsqu'il est enfoncé. Que vous contrôliez des lumières, des appareils ou d'autres dispositifs électriques, le 1223A2 est conçu pour offrir des performances fiables et efficaces. Son design élégant et son installation facile en font un excellent choix pour diverses applications.
Caractéristiques principales
- Fonctions électriques: Normally open (no)
- Montage: Vis
- Matériaux de contact: Argent
- Couleurs du plunger: Noir
Spécifications
Caracteristiques distinctives:
- Contacts à action bout à bout
- Double coupure
- Homologation NF (EN 61058-1), UL et CSA
Specifications generales:
- Couple de serrage : 1,50 Nm maxi. appliqué à l'écrou
- Epaisseur du panneau : 5 mm (.196) maxi.
- Course totale :NO : 4,5 (.177) +/- 0,3 (.011)NC : 3,5 (.137) +/- 0,3 (.011)
Specifications environnementales:
- Température d'utilisation : -20 °C à +55 °C
Specifications electriques:
- Pouvoir de coupure maxi. avec charge résistive :- contacts argent (A) : 4 A 250 Vca - 8 A 125 Vca - 4 A 24 Vcc - 8 A 12 Vcc- contacts cuivre argenté (C) : 2 A 250 Vca - 3 A 125 Vca - 2 A 24 Vcc - 3 A 12 Vcc
- Résistance de contact initiale : 10 mΩ maxi.
- Résistance d'isolement : 1 000 MΩ mini. sous 500 Vcc
- Rigidité diélectrique :2 000 Veff. 50 Hz mini. entre sorties3 000 Veff. 50 Hz mini. entre sorties et masse
- Durée de vie électrique : 10 000 cycles en charge
