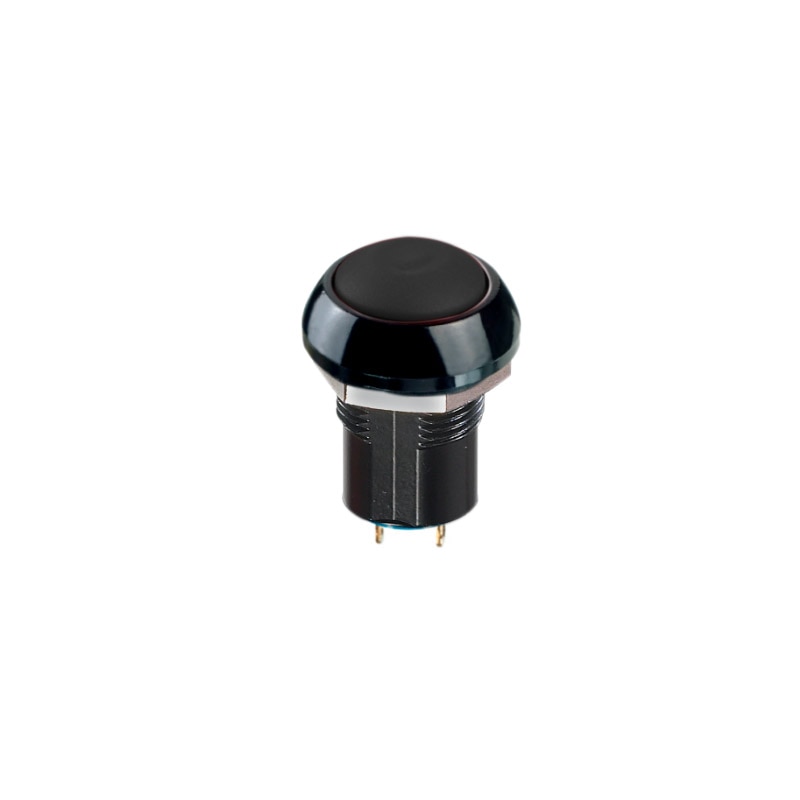

IPR1SAD2
Der Panel-Schalter IPR1SAD2, Teil der Kategorie Druckschalter, ist mit rund gebogenen Aktortypen für eine komfortable und ergonomische Benutzererfahrung konzipiert. Er bietet elektrische Funktionen von AUS und EIN, was eine einfache Steuerung und Bedienung ermöglicht. Die Kontakte bestehen aus silbernen und vergoldeten Materialien und gewährleisten eine zuverlässige und effiziente elektrische Leitfähigkeit.
Wesentliche Merkmale
- Betätigerfarben: Schwarz
- Elektrische Funktionen: ON OFF
- Montage: Lötfahnen
- Kontaktmaterialien: Silber, vergoldet
Spezifikationen
Unterscheidungsmerkmale:
- Rastfunktion
- Beleuchtet oder unbeleuchtet
- Kompakt
- Flachrunder Betätiger für optionale Beschriftung
- Dicht nach IP67
Allgemeine Spezifikation:
- Frontplattenstärke : 1,5 mm (.059) min.,4 mm (.157) max.
- Gesamtweg :Schaltf. 3 : 1,7 mm (.067) ± 0,3 mmSchaltf. 5 : 1,3 mm (.051) ± 0,3 mm
- Typische Betätigungskraft : 6N ± 2N
- Lebensdauer mechanisch oder beiSchwachstrom : 1.000.000 Zyklen
- Anzugsdrehmoment : 1,5 Nm max.
- Lötung : 320°C max. für 3 Sekunden
Umgebungsbedingungen:
- Frontplattenabdichtung : IP67 nach IEC 60529IP69K nach DIN 40050-9 (unbeleuchtete Typen) mit Kappe U5125
- Schockfestigkeit : 100 g nach IEC 512-4, Test 6c
- Vibrationsfestigkeit : 10-500Hz - 10 g nach IEC 512-4, Test 6d
- Salznebel : IEC 512-6, Test 11f
- Schlagfestigkeit (unbeleuchtete Typen) : IK06 nach EN 50102 (1 Joule)
- Arbeitstemperatur : -40°C bis +85°C
Elektronische Spezifikationen:
- Max. Schaltleistung bei ohmscher Last (vergoldete Silberkontakte):5A 28V-, 70.000 Zyklen0,2A 48V-, 500.000 Zyklen0,5A 48V~, 500.000 Zyklen
- Übergangswiderstand : 100 mΩ max. (Anfangswert)
- Isolationswiderstand : 1 GΩ min. bei 500V-
- Spannungsfestigkeit : 1.500 Veff.
- Kontaktprellen : 10 ms
