12159AD2G

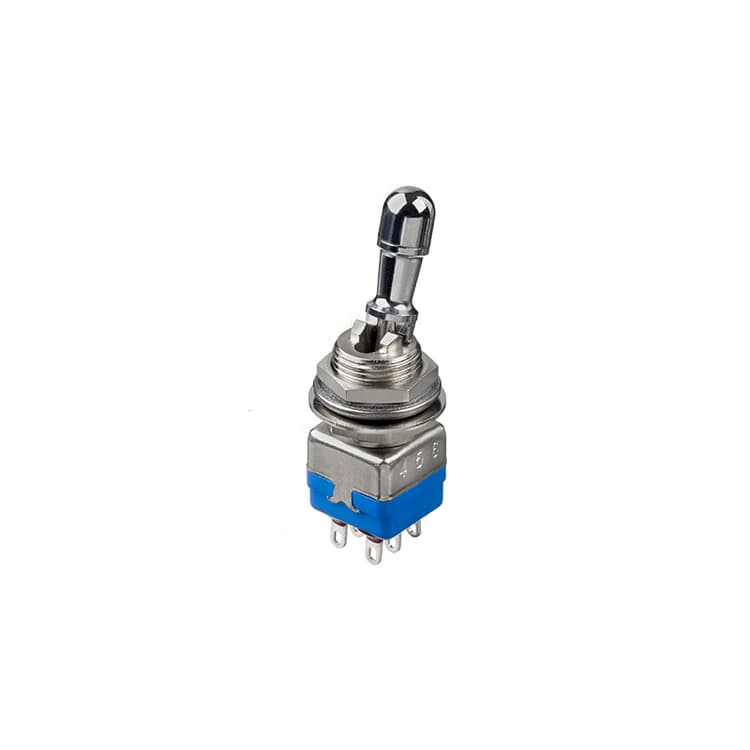

Das 12159AD2G Panel Switch ist ein vielseitiger Kippschalter mit einer dreipoligen Konfiguration. Er bietet verschiedene elektrische Funktionen, darunter EIN, AUS und EIN, und ermöglicht so eine flexible Anwendung. Der Schalter ist mit einem Standardhebel ausgestattet, der eine einfache Bedienung und zuverlässige Funktion gewährleistet. Mit seinem robusten Design und hochwertiger Verarbeitung ist der 12159AD2G Panel Switch eine verlässliche Wahl für jedes elektrische System.
Wesentliche Merkmale
- Anzahl der Stangen: Dreipolig
- Elektrische Funktionen: ON OFF ON
- Kontaktmaterialien: Silber, vergoldet (2 Mikron Gold)
- Fertig: Schwarze Oberfläche auf Buchsenaktuator und Hardware
- Fluoreszierende Spitze: Keiner
- Hebel: Standard
- Dichtung: Epoxy versiegelte Anschlüsse
- Klemmen und Buchse: Lötösenanschlüsse
- Sonderoptionen: Keine besondere Anforderung
Spezifikationen
Unterscheidungsmerkmale:
- Stoßkontakte
- Doppelunterbrechung
- NF (EN 61058-1), UL- und CSA-zugelassen
Allgemeine Spezifikation:
- Anzugsdrehmoment : 1,50 Nm max. zwischen den 2 Muttern
- Max. Frontplattenstärke : 4,5 mm (.177) max.
Umgebungsbedingungen:
- Arbeitstemperatur : -40°C bis +85°C
Elektronische Spezifikationen:
- Max. Schaltleistung bei ohmscher Last :- Silberkontakte (A-AD2-X780) : 4A 30V- Goldkontakte (D) : 100mA 30V
- Minimale Belastung : Kontakte AD2-X780-D : 10mA 50mV, 10μA 5V min.
- Übergangswiderstand : 10 mΩ max. (Anfangswert)
- Isolationswiderstand : 1.000 MΩ min. bei 500V-
- Spannungsfestigkeit : 1.000 Veff. 50 Hz min. zwischen Anschlüssen2.000 Veff. 50 Hz min. zwischen Polen2.000 Veff. 50 Hz min. zwischen Anschlüssen und Masse
- Kontaktprellen : 2 ms max.
