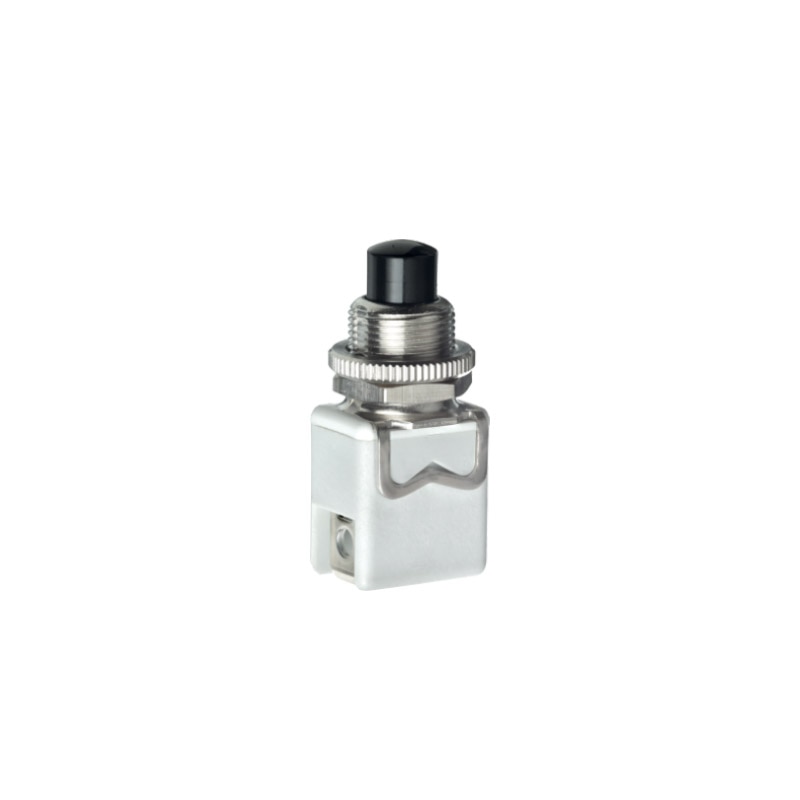

1213C2
Der 1213C2 Panel-Schalter, der zur Kategorie der Druckschalter gehört, wurde mit Fokus auf elektrische Funktionen entwickelt. Sein Hauptmerkmal ist seine normalerweise geöffnete Konfiguration, die eine nahtlose elektrische Verbindung und effizienten Betrieb gewährleistet.
Wesentliche Merkmale
- Elektrische Funktionen: Normally open (NO)
- Kontaktmaterialien: Kupfer versilbert
- Kolbenfarben: Schwarz
- Terminals: Lötfahne/Schnellanschluss
Spezifikationen
Unterscheidungsmerkmale:
- Stoßkontakte
- Doppelunterbrechung
- NF (EN 61058-1), UL- und CSA-zugelassen
Allgemeine Spezifikation:
- Anzugsdrehmoment : 1,50 Nm max.
- Frontplattenstärke : 5 mm (.196) max.
- Gesamtweg :NO : 4,5 (.177) +/- 0,3 (.011)NC : 3,5 (.137) +/- 0,3 (.011)
Umgebungsbedingungen:
- Arbeitstemperatur : -20 °C bis +55 °C
Elektronische Spezifikationen:
- Max. Schaltleistung bei ohmscher Last :- Silberkontakte (A) : 4 A 250 V~, 8 A 125 V~, 4 A 24 V-, 8 A 12 V-- Kupferkontakte, versilbert (C) : 2 A 250 V~, 3 A 125 V~, 2 A 24 V-, 3 A 12 V-
- Übergangswiderstand : 10 mΩ (Anfangswert)
- Isolationswiderstand : 1 000 MΩ min. bei 500 V-
- Spannungsfestigkeit :2 000 Veff. 50 Hz min. zwischen Anschlüssen3 000 Veff. 50 Hz min. zwischen Anschlüssen und Masse
- Elektrische Lebensdauer mit Nennstrom : 10 000 Zyklen
