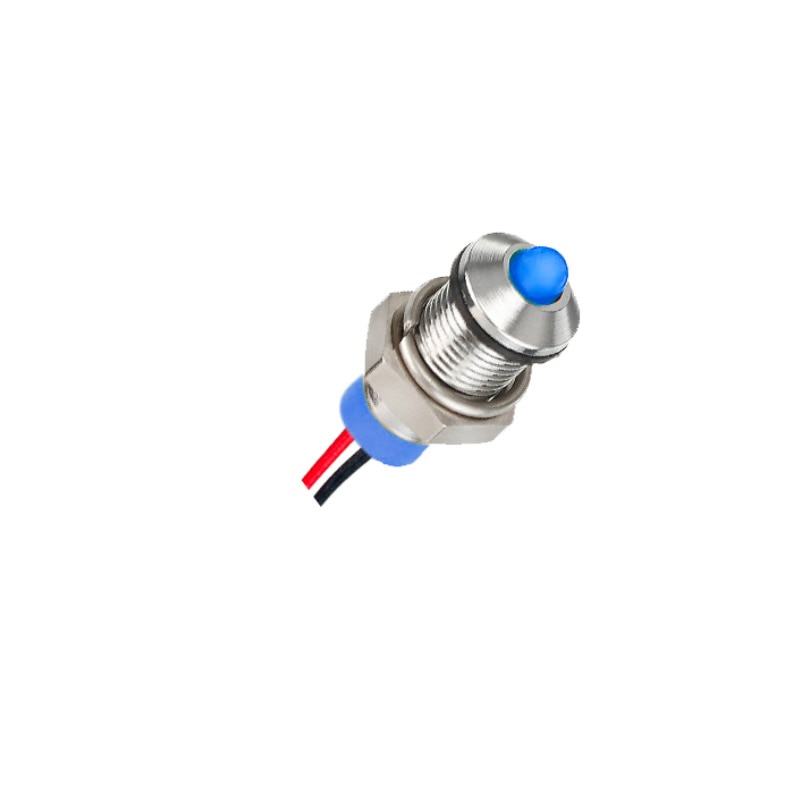

Q8P7CXXB12E
LED-Indikatoren mit 8mm Einbaudurchmesser, Integrierter Ø 5mm LED, 2VDC bis 28VDC Ansteuerung und Metallbuchse.
Wesentliche Merkmale
- Serie: Q
- Dichtung: IP67
- Stromspannung: 12 VDC
- LED-Farbe: Blau
- Terminals: Kurze Körperdrähte
- Gehäusetyp: Prominente
- Gehäusematerial: Glanzchrom
- Befestigungsloch: Ø8mm
- Art der Beleuchtung: Festes Licht
Spezifikationen
Unterscheidungsmerkmale:
- 5 mm farbige, gestreute Epoxidlinse oder 5 mm wasserklar Superhelle LEDs
- Hervorstehende, zurückgesetzte und bündige Einfassungen
- (2,8 x 0,8) Lötösen/Faston-Klemmen, Stifte oder (200 mm lang) Aderanschlüsse (2,0 x 0,5) Lötösen/Faston-Klemmen auf
- dreifarbige Versionen
Allgemeine Spezifikation:
- Max Sperrspannung: 5V
- Abstrahlwinkel: 30 - 100° (modellabhängig)
- Lebenserwartung: 100,000 Std.
- Temperaturbereich: -40°C bis +85°C (Bedienung & Lagerung)
- Anzugsdrehmoment: 20 - 25cNm
Umgebungsbedingungen:
- zur Frontplatte hin bis IP67 abgedichtet nach EN61294
Elektronische Spezifikationen:
- 02 (kein Widerstand) 1.8 bis 3.8VDC 20mA max.*
- 6VDC 5.4 bis 6.6VDC 20mA
- 12VDC 10.8 bis 13.2VDC 20mA
- 24VDC 21.6 bis 26.4VDC 20mA
- 28VDC 25.2 bis 30.8VDC 20mA
- 110VAC 99 bis 121VAC 6mA
- 220VAC 207 bis 235VAC 3mA
Materialien:
- 5mm farbige Epoxidlinse oder 5mm glasklare superbright LEDs
- Gehäusefront verchromt, schwarz verchromt oder in satingrau metalliert erhältlich, Gehäuserückseite aus gespritztem Polycarbonat.
